高精度ゴム素材自動切断機
01.
事例の概要
この装置はゴム素材を切断する装置です。
３軸の高精度サーボモーターで構成されており、このサーボモーターは分解能22bitの高精度になっています。
02.
自動化による効果
①人員不足の解消
②人手によるミスを無くす
③生産性の向上
03.
機能・特徴

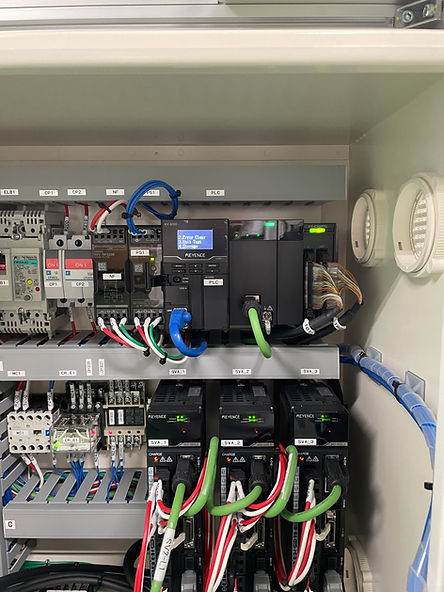

①制御機能はキーエンスの３軸の駆動制御を仮想軸制御で同期
②切断送り部分は高摩擦タイミングベルトにより様々な素材の製品を正確に送り出します。
③タッチパネルで様々な操作が可能です。
紹介動画はこちら
PONT1
キーエンスの３軸の駆動制御を仮想軸制御で同期
仮想軸制御は、主軸を置かず仮想軸を主軸にすることにより、速度変更や主軸の変更を同期するすべての軸に簡単に反映することができるキーエンスKV-X MOTION独自の機能です。
POINT２
高摩擦タイミングベルトにより様々な素材の製品を正確に送り出す
サーボモーターとタイミングベルトとギヤの構造によりこの装置の機械精度はなと±0.15mm、超高精度の切断を実現します。
POINT3
タッチパネルで様々な操作が可能
メイン画面では生産数量と設定状態の確認が可能です。品種設定画面ではカットする寸法と本数、同時切断本数と生産量を設定することができます。また、製品の柔らかさなど、切断面によって補正値を入力することも可能です。
